Dyneema (UHMWPE) Funktionsmaterial
Fasern & Kunststoffe Redaktion Outdoorberater Stand 10/2026
Dyneema ist ein Markenname für Fasern aus ultrahochmolekularem Polyethylen, abgekürzt UHMWPE. Polyethylen ist der Kunststoff, aus dem Einkaufstüten bestehen — dass daraus eine der festesten bekannten Fasern wird, liegt nicht an einer anderen Chemie, sondern an der Länge der Moleküle und daran, wie sie beim Spinnen ausgerichtet werden.
Warum die Kettenlänge alles entscheidet
Handelsübliches Polyethylen hoher Dichte besteht aus Molekülen mit etwa 700 bis 1.800 Monomereinheiten. Bei UHMWPE sind es 100.000 bis 250.000 — die Kette ist also rund hundertmal länger, chemisch aber dieselbe. Die Molmasse liegt entsprechend bei zwei bis sechs Millionen Dalton.
Lange Ketten bedeuten mehr Verschlaufungen untereinander. Diese Verschlaufungen sind zugleich der Grund, warum sich der Werkstoff nicht wie ein normaler Thermoplast verarbeiten lässt: Die Schmelze ist so zäh, dass sie nicht durch eine Spinndüse fließt. Man muss die Ketten also entwirren, bevor man sie ausrichten kann.
Genau das leistet das Gelspinnverfahren. UHMWPE-Pulver wird in Mineralöl oder Decalin zu einem Gel mit einem Feststoffanteil von nur rund fünf Prozent angesetzt und erwärmt. In dieser starken Verdünnung liegen die Ketten weitgehend getrennt nebeneinander. Das Gel wird durch die Düse gedrückt, durch Luft gezogen, das Lösungsmittel entfernt, und anschließend läuft der Faden durch Öfen von über 200 Metern Länge, in denen er stufenweise verstreckt wird. Dabei richten sich die Ketten in Faserrichtung aus — und erst diese Ausrichtung macht die Festigkeit.
Was 0,97 g/cm³ und 4 GPa praktisch bedeuten
Die verstreckte Faser hat eine Dichte von etwa 0,97 g/cm³. Das ist weniger als die von Wasser, und daraus folgt die anschaulichste Eigenschaft des Materials: Ein Seil aus Dyneema schwimmt. Zum Vergleich: Kevlar liegt bei 1,44 g/cm³, Polyamid bei etwa 1,14.
Die Zugfestigkeit liegt je nach Typ zwischen 2,9 und 4 GPa, der Elastizitätsmodul handelsüblicher gelgesponnener Fasern zwischen 80 und 150 GPa. Weil die Dichte so niedrig ist, ergibt sich daraus eine spezifische Festigkeit, die etwa dem Achtfachen von hochfestem Stahl entspricht und rund 40 Prozent über der von Aramidfasern liegt.

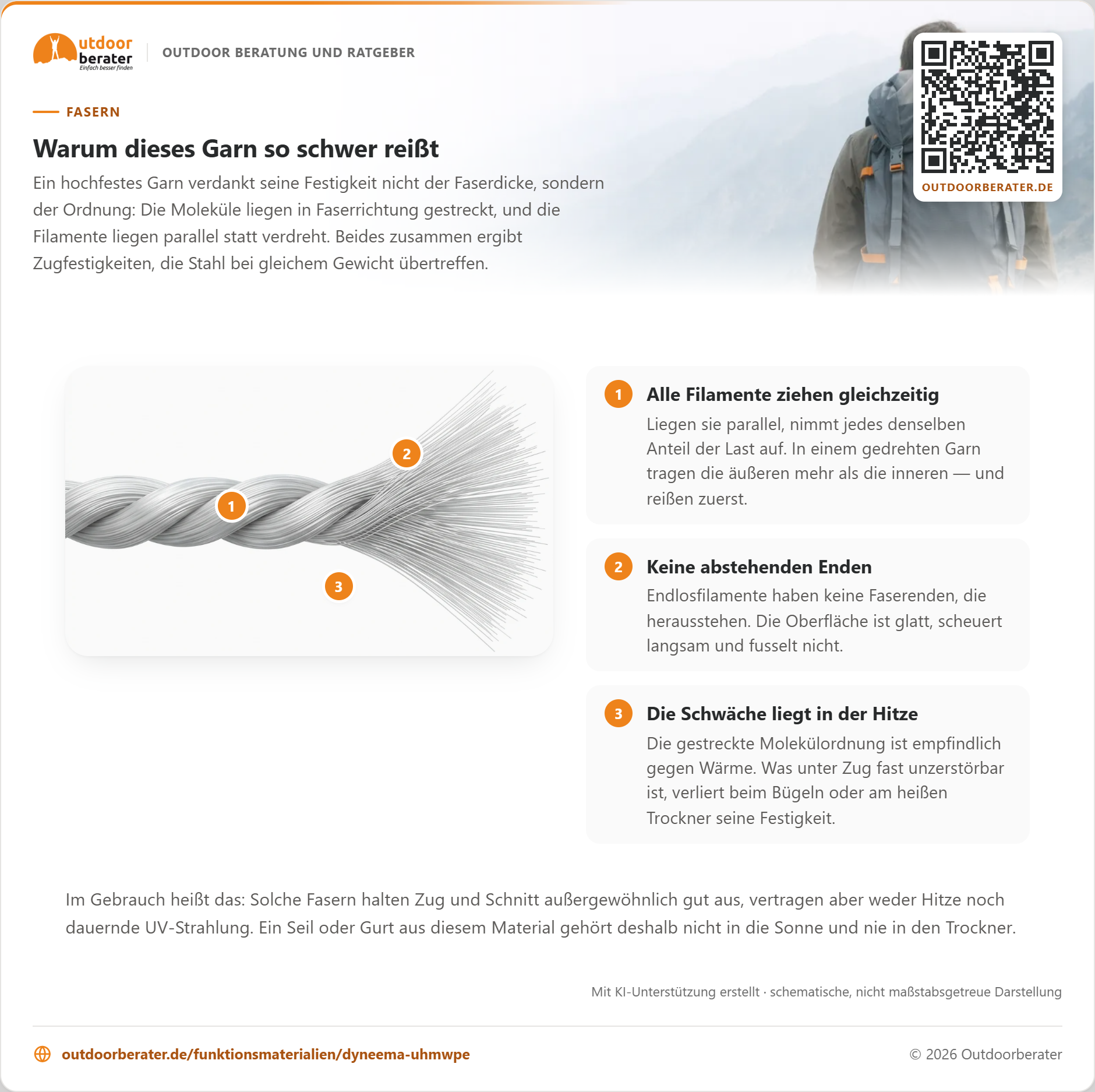

Warum dieses Garn so schwer reißt
Ein hochfestes Garn verdankt seine Festigkeit nicht der Faserdicke, sondern der Ordnung: Die Moleküle liegen in Faserrichtung gestreckt, und die Filamente liegen parallel statt verdreht. Beides zusammen ergibt Zugfestigkeiten, die Stahl bei gleichem Gewicht übertreffen.
-
Alle Filamente ziehen gleichzeitig
Liegen sie parallel, nimmt jedes denselben Anteil der Last auf. In einem gedrehten Garn tragen die äußeren mehr als die inneren — und reißen zuerst.
-
Keine abstehenden Enden
Endlosfilamente haben keine Faserenden, die herausstehen. Die Oberfläche ist glatt, scheuert langsam und fusselt nicht.
-
Die Schwäche liegt in der Hitze
Die gestreckte Molekülordnung ist empfindlich gegen Wärme. Was unter Zug fast unzerstörbar ist, verliert beim Bügeln oder am heißen Trockner seine Festigkeit.
Im Gebrauch heißt das: Solche Fasern halten Zug und Schnitt außergewöhnlich gut aus, vertragen aber weder Hitze noch dauernde UV-Strahlung. Ein Seil oder Gurt aus diesem Material gehört deshalb nicht in die Sonne und nie in den Trockner.
Warum UHMWPE ab 90 °C und unter Dauerlast aufgibt
Polyethylen schmilzt niedrig. Der Schmelzbeginn liegt bei rund 128 °C, und schon dauerhafte Temperaturen oberhalb von etwa 90 °C gelten als nicht ratsam. Das ist für die Praxis relevanter, als es klingt: Reibungswärme an einer Umlenkung, ein heißer Autokofferraum oder das Nähen mit zu schneller Maschine reichen aus, um eine Faser lokal zu schädigen. Unterhalb von etwa −150 °C wird das Material spröde — eine Grenze, die im Outdoorbereich keine Rolle spielt.
Die zweite Grenze heißt Kriechen. Unter dauerhafter Zuglast verformt sich UHMWPE fortlaufend weiter, auch unterhalb der Bruchlast. Eine Abspannung, die über Monate gespannt bleibt, wird länger; eine Schlinge unter Dauerlast ebenso. Für kurzzeitige Belastungen ist das bedeutungslos, für ortsfeste Installationen nicht.
Dafür ist die Faser gegenüber Wasser, den meisten Chemikalien und Mikroorganismen sehr beständig und nimmt praktisch keine Feuchtigkeit auf. Ein Seil aus UHMWPE wiegt nass genauso viel wie trocken, friert nicht steif und verliert im Nassen keine Festigkeit — alles Punkte, an denen Polyamid und Aramid schlechter abschneiden.
Dyneema Composite Fabric: der Stoff ohne Gewebe
Neben Garnen und Geweben gibt es eine zweite Bauform, die im Ultraleichtbereich den größeren Eindruck hinterlassen hat. Dyneema Composite Fabric — früher als Cuben Fiber verkauft — ist kein Gewebe, sondern ein Laminat: UHMWPE-Filamente werden in definierten Winkeln als Gelege zwischen zwei dünne Polyesterfolien gelegt und verpresst.
Weil die Filamente nicht verwebt sind, laufen sie völlig gerade und tragen vom ersten Moment an Last; in einem Gewebe müssen sich die Fäden erst strecken, bevor sie ziehen. Zugleich macht die Folie das Material dicht — DCF ist ohne weitere Beschichtung wasserdicht. Die leichtesten Qualitäten liegen bei rund 17 g/m².
Der Preis dafür ist Scheuerfestigkeit und Knickempfindlichkeit. Die tragende Lage ist eine dünne Folie; wird sie an derselben Stelle immer wieder gefaltet, bilden sich Mikrorisse, durch die Wasser eindringt. Ein Zelt aus DCF ist extrem leicht und reißfest, altert aber an den Falzkanten.
Warum Dyneema so teuer bleibt
Das Gelspinnen ist ein langsames und anlagenintensives Verfahren. Aus einer fünfprozentigen Lösung entsteht je Kilogramm Faser die zwanzigfache Menge an Lösungsmittel, das zurückgewonnen und aufbereitet werden muss. Dazu kommen Verstreckstrecken von zweihundert Metern und mehr, die gebaut, beheizt und belegt sein wollen. Beides zusammen begrenzt den Durchsatz einer Anlage erheblich — anders als beim Schmelzspinnen, bei dem dieselbe Düse ein Vielfaches ausstößt.
Deshalb wird UHMWPE im Outdoorbereich fast nie flächig eingesetzt, sondern punktuell dort, wo die Eigenschaft gebraucht wird. Ein Rucksackgewebe mit eingewebtem Dyneema-Gitter kostet einen Bruchteil eines Gewebes aus reiner UHMWPE-Faser und bringt den wesentlichen Teil des Nutzens — nämlich die Begrenzung der Rissausbreitung. Welche Gewebe sonst noch an einem Rucksack verbaut werden, zeigt der Ratgeber zu den Materialien.
Wo UHMWPE in Rucksack, Zelt und Schnur sitzt
Gegen Aramid gewinnt UHMWPE bei Gewicht, Nässeverhalten und Chemikalienbeständigkeit und verliert bei Wärme und Kriechen. Gegen Polyamid gewinnt es bei allem außer Preis, Dehnbarkeit und Hitzebeständigkeit — Ein Dyneema-Seil dehnt sich kaum und ist deshalb für Sicherungszwecke ungeeignet, weil es keine Sturzenergie aufnimmt.
Im Outdoorbereich findet man die Faser vor allem in drei Formen: als Gitterfaden in Ripstop-Geweben eines Trekkingrucksacks, wo einige wenige UHMWPE-Fäden ein günstiges Nylongewebe reißfest machen; als Laminat in ultraleichten Zelten, Tarps und Packsäcken; und als Kernmaterial in Reepschnüren, Bandschlingen und Zeltabspannungen, wo geringe Dehnung erwünscht ist.
Kleben statt nähen: wie man DCF repariert
Pflegeseitig ist UHMWPE anspruchslos, solange man die Temperaturgrenze beachtet. Waschen bei niedriger Temperatur ist unproblematisch, Trockner und Bügeleisen sind es nicht. Weil die Faser kein Wasser aufnimmt, trocknet Ausrüstung aus Dyneema praktisch sofort; Schimmel und Stockflecken entstehen auf der Faser selbst nicht, wohl aber auf Beschichtungen und Nähgarnen, die daneben sitzen.
Reparaturen unterscheiden sich stark nach Bauform. Ein Nylongewebe mit Dyneema-Gitter lässt sich nähen und flicken wie jedes andere Gewebe. Ein DCF-Laminat näht man besser nicht, weil jeder Einstich die wasserdichte Folie durchbricht — hier wird geklebt, mit selbstklebendem Reparaturtape auf derselben Materialbasis. Das hält gut, solange die Fläche sauber und trocken ist.
Die Lebensdauer wird im Alltag selten vom Material begrenzt, sondern von den Stellen daneben: von Reißverschlüssen, Nähten, Beschichtungen und Schnallen — genau den Punkten, die der Ratgeber zu den Qualitätsmerkmalen durchgeht. Eine so feste Faser verschiebt die Schwachstelle, statt sie zu beseitigen.
Wer Dyneema herstellt und was der Name nicht sagt
Die Faser wurde in den späten 1970er-Jahren vom niederländischen Chemieunternehmen DSM zur Marktreife gebracht und als Dyneema vermarktet; parallel entwickelte AlliedSignal, heute Honeywell, die Marke Spectra. DSM kaufte 2015 den Hersteller der Cuben-Fiber-Laminate, Cubic Tech, und führte dessen Produkte als Dyneema Composite Fabric weiter. Die Marke Dyneema gehört inzwischen zu Avient; daneben produzieren mehrere chinesische Hersteller gelgesponnene UHMWPE-Garne.
Für die Beurteilung eines Produkts heißt das: „Dyneema" auf einem Etikett sagt zunächst nur, dass UHMWPE enthalten ist — nicht wie viel und in welcher Form. Ein Rucksack mit Dyneema-Gitter besteht zu über neunzig Prozent aus Nylon; ein Zelt aus Dyneema Composite Fabric ist etwas völlig anderes. Beide tragen denselben Namen.
